Pompy – produkcja i serwis
Pompy wirowe, pionowe: WM, WMs, WL, WLs, tłokowe TKE, próżniowe Pa
Pompy próżniowe typu Pa
Pompy typu Pa, to krążeniowe z pierścieniem cieczowym, pionowe pompy wirowe z napędem elektrycznym. Napęd przenoszony jest bezpośrednio bez sprzęgła z silnika na wał pompy poprzez osadzenie końcówki wału pompy na końcówce wału silnika. Do napędu stosowane są silniki prądu przemiennego o częstotliwości 50 Hz lub 60 Hz. Korpus pompy dzielony w płaszczyźnie poziomej, to zbiornik z wewnętrznym układem komór ssawnej i tłocznej, oraz otworami podłączeniowymi pompy, z których:
- otwór ssawny służy do połączenia pompy próżniowej ze stroną ssącą układu pompowego,
- otwór tłoczny przeznaczony jest do odprowadzania usuwanego z układu pompowego powietrza i cieczy. Wał pompy uszczelniony jest dwoma pierścieniami gumowymi. Pompy są produkowane w dwóch wersjach materiałowych z żeliwa – wykonanie M, lub z brązu – wykonanie T.
Zastosowanie:
Głównym zadaniem pompy próżniowej Pa jest usunięcie z przewodu ssawnego i pompy wirowej powietrza aby spowodować zalanie układupompowego przetłaczaną cieczą. Pompy próżniowe Pa przeznaczone są do współpracy z pompami wirowymi pionowymi i poziomymi produkcji GZUT S.A. Stosowanie pomp Pa do współpracy z pompami innych producentów należy uzgodnić z GZUT S.A. Pompy Pa mogą współpracować z pompami wirowymi o wydajności do 1200 m3/h.
Wymiary:
Pompy typu TKE – konstrukcja:

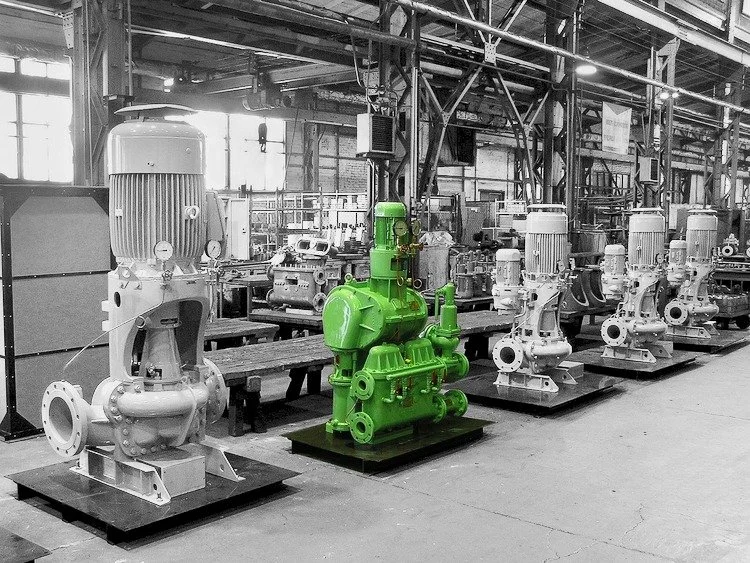

Pompy typu TKE, to dwutłokowe, obustronnego działania pionowe pompy z napędem elektrycznym. Napędzane są silnikami prądu przemiennego o częstotliwości 50 Hz lub 60 Hz. Napęd na pompę przenoszony jest przez nierozłączalne sprzęgło podatne i skrzynię przekładniową. Podstawowe części pompy to:
- korpus pompy z dwoma cylindrami wodnymi
- skrzynia przekładniowa z przekładnią kątową
- skrzynia zaworowa z układem zaworów
- urządzenie przelewowe z zaworem bezpieczeństwa ustawionym na ciśnienie gwarantujące uzyskanie zamówionych parametrów.
Przetłaczane medium:
Woda morska i słodka, oraz olej o lepkości do 5°E (36,2cSt). Po uzgodnieniu z producentem mogą być przetłaczane inne media. Maksymalna temperatura przetłaczanych mediów: 45°C (318 K).
Zastosowanie:
W przemyśle okrętowym w następujących systemach:
- zęzowym
- balastowym
- przeciwpożarowym
Na lądzie można stosować jako pompy resztkowe przy niskim zwierciadle przetłaczanej cieczy.
Parametry nominalne:
– wydajność: | Q = 10, 16, 25 m3/h przy 50 Hz |
Q = 12, 19, 28 m3/h przy 60 Hz | |
– wysokość podnoszenia: | H = 20 ÷ 60 m przy 50 Hz i 60 Hz |
– obroty silnika: | n = 1500 przy 50 Hz |
n = 1800 przy 60 Hz |
Wymiary:
Pompy wirowe pionowe typu WL i WLs
Pompy typu WL i WLs to odśrodkowe jednostopniowe pionowe pompy wirowe z napędem elektrycznym. Napęd przenoszony jest przez nierozłączalne sprzęgło podatne. Do napędu stosowane są silniki prądu przemiennego o częstotliwości 50 Hz lub 60 Hz. Korpus pompy dzielony jest w płaszczyźnie pionowej. Króćce pompy są jednakowej średnicy, położone w linii na tej samej wysokości względem podstawy pompy. Wał ułożyskowany jest łożyskami tocznymi i uszczelniony w dławicy pompy jednym uszczelnieniem mechanicznym. Konstrukcja pompy umożliwia demontaż pompy bez zdejmowania silnika i odłączania pompy od rurociągu. Pompy WL nie posiadają możliwości samozasysania cieczy. Pompy WLs są wyposażone w pompę próżniową typu Pa i pracują jako pompy samozasysające. Pompy są produkowane w dwóch wersjach materiałowych, w których korpusy i dławice wykonane są z żeliwa – wykonanie M lub z brązu – wykonanie T.
Przetłaczane medium:
- woda morska i słodka, oraz olej o lepkości do 5°E (36,2cSt).
- po uzgodnieniu z producentem mogą być przetłaczane inne media.
- maksymalna temperatura przetłaczanych mediów: – 95°C (368 K) – woda słodka i olej, – 45°C (318 K) – woda morska.
Zastosowanie:
W przemyśle okrętowym w następujących systemach:
- chłodzącym,
- zęzowym,
- balastowym,
- przeciwpożarowym.
Na lądzie:
- stacjonarne systemy przeciwpożarowe,
- komunalne i przemysłowe stacje wodociągów,
- energetyka.
Parametry nominalne:
– wydajność: | Q = 25 ÷ 1000 m3/h |
– wysokość podnoszenia: | H = 15 ÷ 80 m przy 50 Hz |
H = 25 ÷ 120 m przy 60 Hz | |
– obroty: | n = 1500 ÷ 3000 obr/min przy 50 Hz |
n = 1800 ÷ 3600 obr/min przy 60 Hz |
Pompy wirowe pionowe typu WM i WMs
Pompy typu WM i WMs to pompy wirowe odśrodkowe, pracujące w układzie „in-line” z poziomym podziałem korpusu. Pompy moga pracować zarówno jako lewe i prawe. Uszczelniane są uszczelnieniami mechanicznymi Burgmann. Przystosowane są do pracy z urządzeniami samozasycającymi typu Pa (produkcji GZUT S.A.). Zasilane są silnikami prądu zmiennego o częstotliwości 50Hz lub 60Hz, napęd przenoszony jest przez sprzęgło podatne.

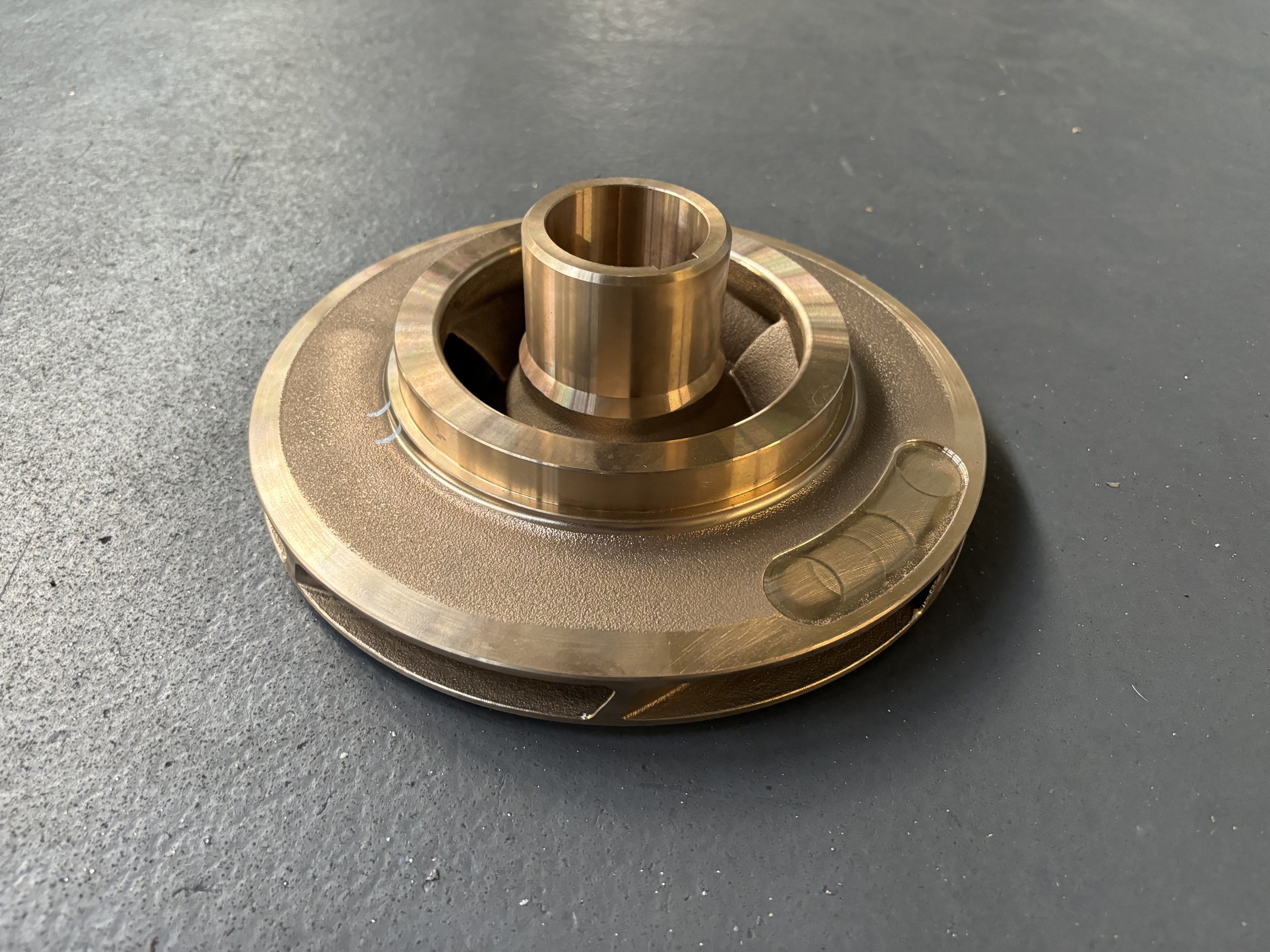

Pompy przystosowane są do pracy w ręcznym lub automatycznym systemie sterowania. Konstrukcja pompy umożliwia demontaż zespołu wirującego bez ściągania silnika i odłączania pompy od rurociągu. Części pomp mające kontakt z pompowanym medium, w zależności od zamówionego wykonania, wykonane są z żeliwa (EN-GJL-250) lub brązu aluminiowego (CuAl10Fe5Ni5-C). Wirnik i pierścienie wirnika wykonane są tylko z brązu aluminiowego. Wał wykonany jest ze stali nierdzewnej H17N2.
Przetłaczane medium:
- woda morska i słodka,
- olej o lepkości 36,2cSt.
Maksymalna temperatura przetłaczanych mediów:
- 95°C (368 K) – woda słodka i olej,
- 45°C (318 K) – woda morska.
Zastosowanie:
w przemyśle okrętowym w następujących systemach:
- chłodzącym,
- zęzowym,
- balastowym,
- przeciwpożarowym.
na lądzie:
- stacjonarne systemy przeciwpożarowe,
- stacje wodociągów,
- przepompownie, hydroforownie,
- energetyka,
- górnictwo.
Zalety:
Wysoka sprawność, niezawodność, prosta konstrukcja, mała ilość części, łatwa obsługa.
Parametry nominalne:
- wydajność: Q = 25 ÷ 1000 m3/h
- wysokość podnoszenia: H = 20 ÷ 120 m
- maksymalna manometryczna wysokość ssania dla wody czystej o temp. 200C i ciśnieniu atmosferycznym 760mmHg wynosi zależnie od pompy od 5 do 7m.
